適用于環網開關柜的（交聯電力電纜）進出線終端，與開關柜的進出線套管座、電纜分支箱的穿墻套管、雙通套管用螺栓連接。也適用于箱式變電站裝置。
下載手冊產品簡介:

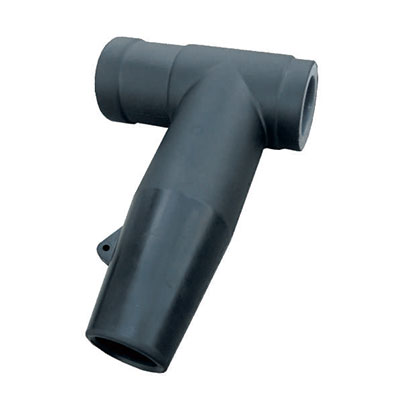

歐式新型T型前插頭屬于歐式630A插頭系列。它適用于環網開關柜的（交聯電力電纜）進出線終端，與開關柜的進出線套管座、電纜分支箱的穿墻套管、雙通套管用螺栓連接。也適用于箱式變電站裝置。提供電力電纜到開關柜或電纜分支箱的全絕緣，全密封連接。
前插工作時用螺栓連接在開關柜套管插座上；其尾部可直接用絕緣塞堵塞，也可擴展連接后插式電纜插頭或后插式避雷器。
產品符合標準EN50180-50181中C型套管設計
產品特點:
采用進口三元乙丙橡膠，不僅具有優異的電氣性能，同時抗撕裂、抗臭氧、耐氧化、抗腐蝕、機械強度高。
國際先進的三層注射工藝有效的保證了界面性能，避免了層間間隙，最大限度的減小局部放電。
屏蔽型插頭的內外屏設計使得電場結構更加優化； 均勻外屏蔽層， 接地電阻小于5000Ω，有效的使電纜頭外表面保持零電位，確保維護操作人身安全。
擁有良好的熱穩定性與熱力學性能；良好的密封性能可在水下運行。
小型化結構，更加適應箱體設計趨勢。
產品參數:
電氣性能 | |
額定電壓 | 15kV |
適用套管類型 | C 型 |
工頻耐壓(AC) | 39kV/5min |
局部放電 | 15kV,≤10pC |
沖擊電壓(正負極性各10 次) | 95kV |
屏蔽電阻 | ≤5000Ω |
適用電纜截面 | 25-500mm2 |
注：該產品滿足IEC 60502.4 及GB/T 12706.4 要求。 | |
結構尺寸 | ||
電纜規格（mm2 ） | 25-300 | 400- 500 |
外徑L（mm） | 71 | 79 |
長度H（mm） | 242±5 | 272±5 |
